Создание элемента Узла NGate в кластере

Создание узлов NGate в ранее созданном кластере.

В данном разделе описан процесс настройки Узлов NGate в ранее созданном Кластере. которые будут обеспечивать работу шлюза NGate.

Любой Узел NGate обязательно должен входить в Кластер, даже если в кластере планируется использовать только один узел. Максимальное число Узлов NGate в Кластере – 32.

  1. Откройте страницу редактирования Узлов NGate: Clusters > <Имя кластера> > Nodes > Edit nodes.


    Прим.: После создания нового кластера страница настроек Кластера будет открыта автоматически.
  2. Введите параметры первого Узла NGate:
    • Name* – наименование Узла NGate в сети;
    • Enabled – ‒ узел активен; ‒ узел не активен.
    • Management IP* – IP-адрес интерфейса управления в формате IPv4. Данный адрес используется для связи СУ с Узлом NGate. Данный IP-адрес должен быть заранее настроен в Узле NGate в консоли при конфигурировании сетевых интерфейсов;
    • Description – введите комментарий, описывающий данный Узел, доступны любые символы юникода.


    Прим.: Если используется схема сети, где СУ совмещена с Узлом NGate (дистрибутив complete), то в качестве Management IP вводится адрес: 127.0.0.1.
  3. Чтобы добавить дополнительный Узел NGate в Кластер нажмите кнопку Add. Для удаления одного из Узлов NGate нажмите Delete. В Кластер может быть добавлено не более 32 Узлов NGate.


    ОСТОРОЖНО: Если кластер планируется использовать для работы IPsec, то необходимо добавить только один узел!

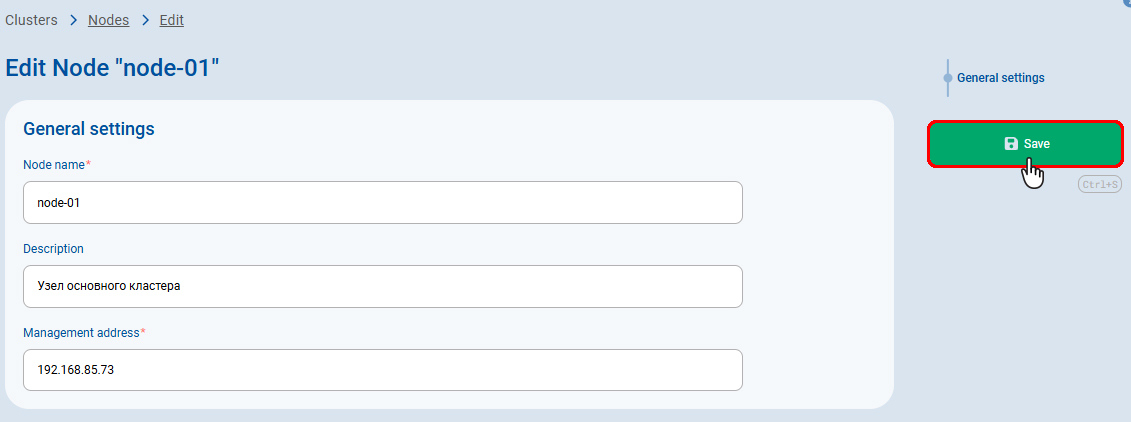

  4. Нажмите Save, чтобы сохранить текущие настройки и вернуться на страницу настроек кластера. Back – выйти без сохранения.

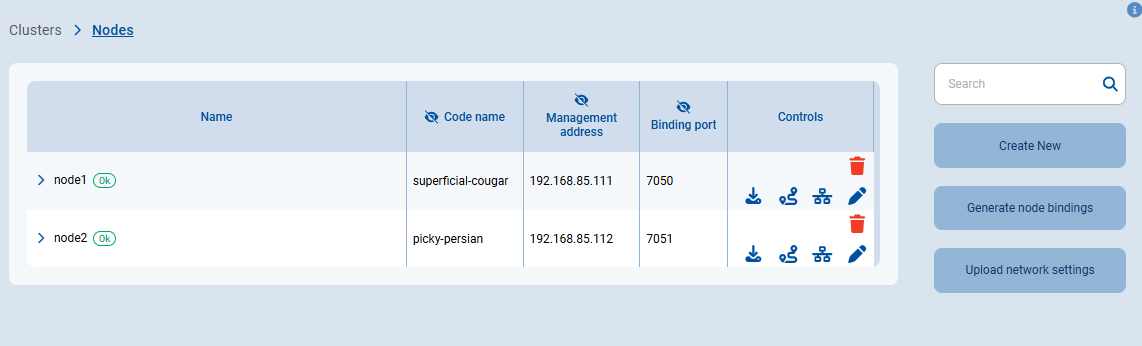

  5. После выхода со страницы настройки Узлов NGate откроется страница с информацией о Кластере.


    • Name & Description – наименование и описание Узла NGate;
    • Status – Enabled: узел активен, Disabled: узел не активен. Нажмите для включения или выключения Узла NGate;
    • Management Address – отображается введённый ранее Management IP;
    • Binding Port – номер порта привязки для подключения к Узлу NGate. Автоматически создаётся после сохранения настроек Узла;
    • Routing – настройка статических путей маршрутизации на Узлах NGate. Нажмите View для входа в меню настройки;
    • Network Settings – сетевые настройки Узлов NGate. Нажмите View для входа в меню настройки;
    • Cluster Interfaces – настройка интерфейса Кластера.
    • Health check Interfaces – настройка интерфейса проверки работоспособности.
    • Download ng-info – скачивание на АРМ администратора диагностической информации для Узла NGate, собираемой при помощи утилиты ng-info.

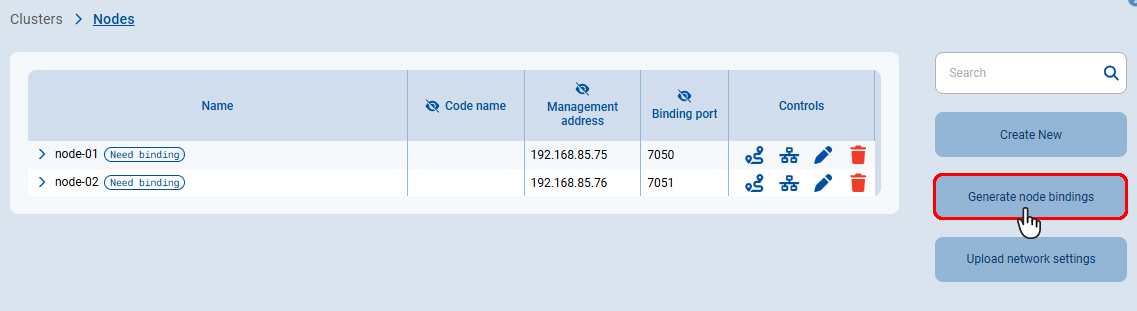

  6. Сгенерируйте связи с узлами, нажмите Generate node bindings.

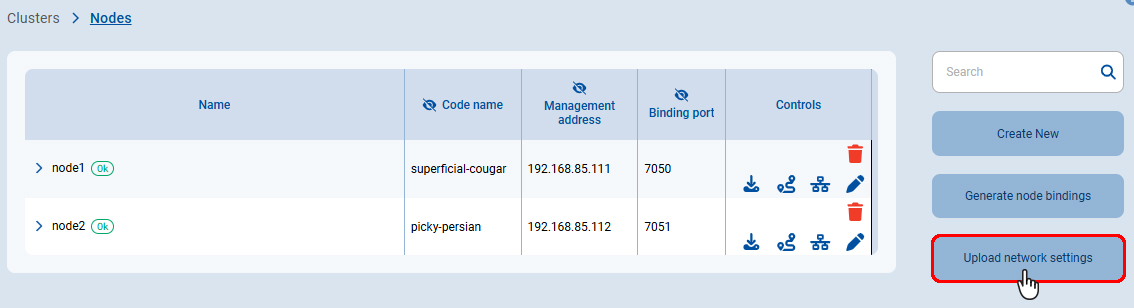

  7. Загрузите сетевые настройки, нажмите Upload network settings.
