Настройка сетевого интерфейса управления

Настройка в консоли интерфейса управления (management interface).

В консольной утилите ng-netcfg обязательно настройте сетевой интерфейса управления (management interface). Через интерфейс управления происходит управление СУ с АРМ Администратора и управление Узлами NGate со стороны СУ.

Остальные сетевые интерфейсы и VLAN настраиваются в веб-интерфейсе с АРМ Администратора: Настройка параметров сетевых интерфейсов Узлов NGate в веб-интерфейсе.

Рис. 1. Примеры интерфейсов в схеме шлюза NGate


  1. Сконфигурируйте сетевой интерфейс, который будет выбран в качестве интерфейса управления. Выберите пункт меню Configure interfaces:


  2. Выберите сетевой интерфейс для настройки из списка интерфейсов:
    • 1 – Логическое имя сетевого интерфейса;
    • 2 – MAC-адрес сетевого адаптера.


    Прим.: В консоли можно настроить параметры всех сетевых интерфейсов, но удобнее это сделать позже в веб-интерфейсе.

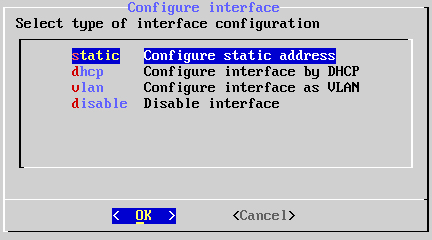

  3. Выберите тип конфигурируемого интерфейса, для интерфейса управления необходим static.


    Другие варианты настройки сетевых интерфейсов:
    • dhcp — Dynamic Host Configuration Protocol;
    • vlan — Virtual Local Area Network (виртуальная локальная сеть).
    • disable — сброс настроек и отключение сетевого интерфейса.
  4. Введите параметры для конфигурации статического IP-адреса. Нажмите OK.
    • IP Address — IP-адрес сети в формате IPv4;
    • Netmask — маска подсети;
    • Gateway — интернет-шлюз по умолчанию.


    Прим.: Шлюз по умолчанию может быть единственным!
  5. Назначьте интерфейс управления (management interface):
    1. Выберите в меню Select management interface:


    2. Выберите нужный интерфейс и нажмите кнопку Пробел, переключатель (*) перейдёт на выбранный сетевой интерфейс:


    3. Нажмите ОК для сохранения выбранного интерфейса и возврата в главное меню:


  6. Перезагрузите сетевые интерфейсы для сохранения настроек.
    1. Выберите Restart network:


    2. Выберите ALL для перезагрузки всех интерфейсов или выберите интерфейс из списка для перезагрузки интерфейса, выбранного в качестве интерфейса управления:


  7. В меню View network config можно проверить правильность назначения сетевых интерфейсов.
    1. Выберите View network config для просмотра настроек сетевых интерфейсов:


    2. В окне отображается текущие параметры интерфейса управления:
      • 1 – текущий IP-адрес;
      • 2 – тип сетевого интерфейса, для интерфейса управления это S – статический;
      • 3 – функциональное назначение интерфейса, M – интерфейс управления.


Для ВМ или АП NGate настроен интерфейс управления (Management interface), который идентифицирует машины в сети. Другие сетевые интерфейсы на любом типе дистрибутивов (management или node) настраиваются в веб-интерфейсе СУ: Настройка параметров сетевых интерфейсов Узлов NGate в веб-интерфейсе.
